Mô tả sản phẩm

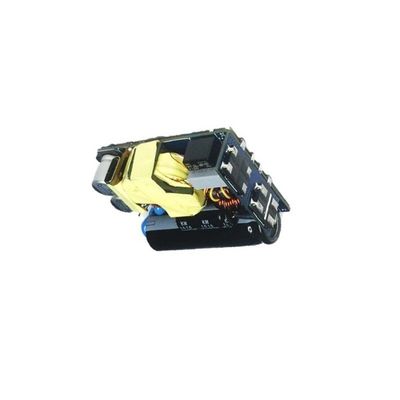

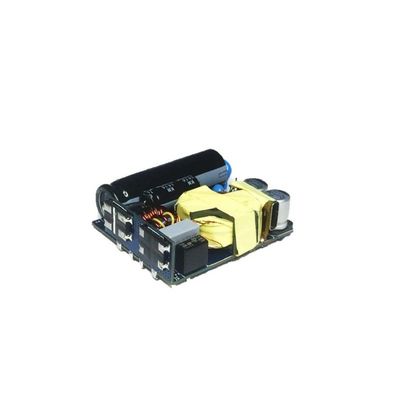

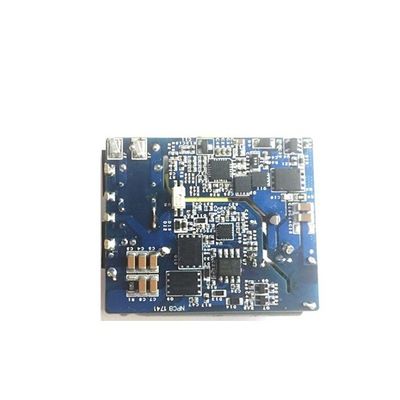

Nguyên mẫu Pcb tùy chỉnh và lắp ráp Bảng mạch trần Gan Bộ sạc Bảng cấp điện Bảng mạch Pcba Khuôn

Tổng quat

Bo mạch trần Thiết kế Gan Charger cho bộ sạc PD 65 W nhắm vào thiết bị điện tử tiêu dùng, chẳng hạn như điện thoại thông minh và máy tính xách tay.Thiết kế giải quyết nhu cầu của người tiêu dùng về bộ sạc nhỏ hơn, nhẹ hơn và nhanh hơn bằng cách tận dụng các lợi ích của công nghệ GaN, bao gồm tốc độ chuyển mạch cao, điện trở thấp.

Bảng mạch nguồn điện Thiết kế bảng mạch Pcba cho phép các nhà thiết kế hệ thống điện phát triển các sản phẩm sạc hiệu suất cao với ít thiết kế lại hơn, giảm số lần quay thiết kế PCB và ít phải đi đến phòng thí nghiệm để thử nghiệm hơn.Các thông số kỹ thuật chính của thiết kế bao gồm dải điện áp đầu vào từ 90 V đến 264 V 50-60 Hz;công suất đầu ra tối đa 65 W;mật độ công suất 18,5 W / in.3 (có hộp đựng);và điện áp đầu ra và dòng điện 5 V, 3 A;9 V, 3 A;12 V, 3 A;15 V, 3 A;và 20 V, 3,25 A.

Khuôn bảng cung cấp điện cho bộ sạc Gan với công suất cao, PCB bộ sạc USB C đơn này với đầu vào AC 100V / 250V, cung cấp cổng PD Type-C Hỗ trợ thực BC1.2 / DCP & QC2.0 / QC3.0 & AFC / FCP / SCP & CC & PD3.0 PPS.

Bộ sạc máy tính xách tay đa năng hiệu suất cao, cải tiến 65W Pcb Nguyên mẫu và Bảng mạch trần lắp ráp cho phép một trong những trải nghiệm sạc nhanh nhất và hiệu quả nhất cho điện thoại di động.

• Cổng USB C (Type-C) với nguồn điện
• USB-C với Power Delivery cho phép lên đến 65W. Tích hợp Power Delivery (PD): Chipset PD tích hợp tự động phát hiện các thiết bị để cung cấp mức năng lượng tối ưu cho hiệu suất và tuổi thọ pin tối đa.Trang bị các biện pháp bảo vệ mạch điện trước để tránh sạc quá mức.

Khuôn bo mạch nguồn 65W của bộ sạc USB C hỗ trợ các cấu hình PD đầy đủ tính năng trên cổng USB 3.1 Loại C, công suất tối đa 65W.Nhiều biện pháp bảo vệ tích hợp bảo vệ hoàn toàn chống lại quá tải, quá nhiệt, quá áp, quá tải, đoản mạch và thiết kế an toàn cho trẻ em.

Đặc trưng

• Mật độ cao và hiệu quả cao
• Tổng chi phí BOM thấp
• Vượt qua bài kiểm tra An toàn và EMI
• Hỗ trợ PD3.0, PPS, QC, QC4.0 +, BC1.2
• Bảo vệ toàn diện: OVP, OCP, SCP và vòng lặp mở

Sự chỉ rõ:

Thời gian dẫn:

Đang chuyển hàng :

1. DHL / UPS / FedEx / TNT, Giao hàng tận nơi.
2. Bằng đường hàng không hoặc đường biển, đối với FCL;Sân bay / Cảng nhận hàng.
3. Khách hàng Chỉ định Người Giao nhận Hàng hóa hoặc Phương thức Vận chuyển Thỏa thuận.
4. Chúng tôi chọn vật liệu đóng gói tốt nhất và an toàn để đảm bảo đơn đặt hàng của bạn sẽ không bị hư hỏng

trong quá trình giao hàng.

Tại sao chọn chúng tôi

1. 10 năm kinh nghiệm nhà máy OEM & ODM trong các giải pháp Điện.

2. Nhà máy Apple MFI được cấp phép

3. Chuyên Phụ kiện điện thoại di động, bao gồm Sạc xe hơi Apple MFi, sạc iphone, không dây

Bộ sạc, bộ sạc tường, bộ điều hợp nguồn điện của máy tính xách tay, v.v.

4. đội QC nghiêm ngặt kiểm soát chất lượng

5. Dịch vụ OEM / ODM

6. Hỗ trợ MOQ nhỏ

7. Thời gian giao hàng nhanh chóng

8. Bảo hành 12 tháng sau dịch vụ

9. Cải tiến kỹ thuật liên tục

Bất kỳ mối quan tâm nào khác, chào mừng bạn gửi yêu cầu của bạn đến email.

Phản hồi của bạn là quan trọng nhất đối với chúng tôi.
